sk-chart-duo 图表库

sk-chart-duo 是一个轻量、SVG-first 的图表库，主打手工打磨的视觉风格。零依赖、gzip ~8KB，viewBox 设计空间任意容器宽度自适应，G2Plot 风格命令式 API（new Chart(el, config) + update / resize / destroy / on），TypeScript strict，几何与比例尺全部纯函数 + 单测覆盖。

本页文档与下方所有 demo 均基于 sk-chart-duo v0.1.1 · 最新文档见 GitHub README

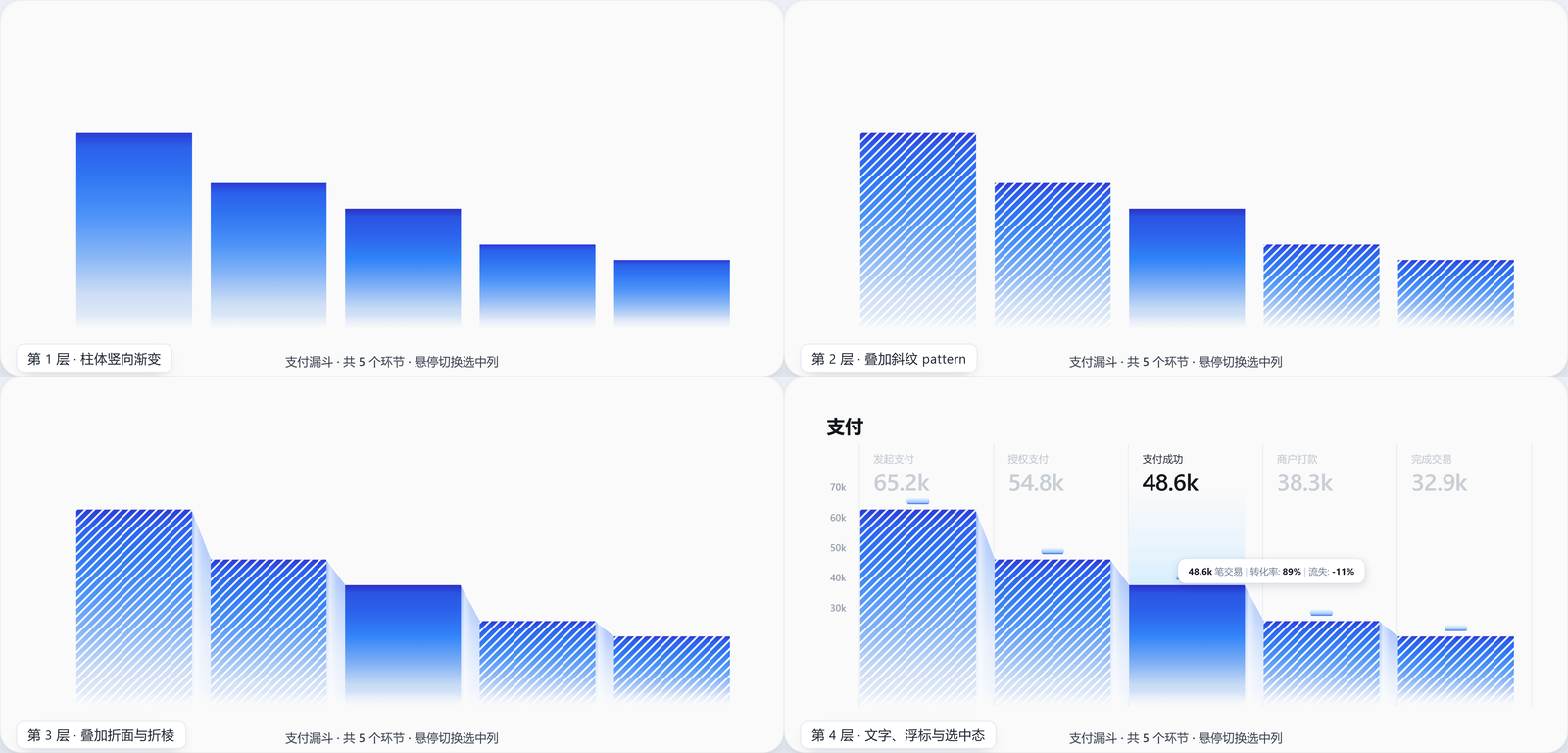

FoldBarChart 的分层构建：第 1 层柱体竖向渐变 → 第 2 层叠加斜纹 pattern → 第 3 层叠加折面与折棱 → 第 4 层文字、浮标与选中态

特性

零依赖，gzip ~8KB，直接引入构建产物（ESM / CJS）或 npm 安装
SVG 渲染，viewBox 设计空间，任意容器宽度自适应；SVG 本身透明，底色由宿主页面控制
G2Plot 风格 API：new FoldBarChart(el, config) + update / resize / destroy / on
多实例安全：defs id 与样式按实例隔离，同页多图互不干扰
主题系统：内置 light / dark 预设，registerTheme 注册自定义主题包，皮肤 / token / 格式化三层可配
导出与无障碍：toSVGString / getDataURL / download；键盘 ← → Home End 导航，prefers-reduced-motion 自动降级
TypeScript strict，几何与比例尺全部纯函数 + 单测覆盖

安装

bashbashbash

bash

npm install sk-chart-duo

bash

pnpm add sk-chart-duo

bash

yarn add sk-chart-duo

也可直接引入构建产物：dist/index.js（ESM）/ dist/index.cjs（CJS）/ dist/index.d.ts（类型）。

项目指南

本页正文的「特性」「快速上手」「API」三节不是手写副本，而是用 VitePress @include 从 node_modules 里已发布的 sk-chart-duo 包直接读取 README 的 #region 片段——仓库 README 是唯一真源，不存在需要同步的第二份正文。页顶版本徽标读的也是同一份包，下方 demo 均为真实挂载（非截图）：徽标显示哪个版本，文字与 demo 就是哪个版本。main 分支的最新内容见 GitHub 仓库。

sk-chart-duo 采用 GPL-3.0-only 许可（本站 sh-design 组件均为 MIT）：分发包含它的作品需整体以 GPL-3.0-only 授权并提供对应源码，商用前请先阅读仓库的 License 说明。

测试、构建等开发命令与版本规划在仓库 README 中维护，本站不复制：见开发与路线图两节。

快速上手

首版提供 FoldBarChart：折纸漏斗柱状图——渐变柱体由"折面"相连，闲置列呈条纹纸感，高亮列浮起 wash 与 tooltip。

import { FoldBarChart } from 'sk-chart-duo';

const chart = new FoldBarChart('#container', {
  data: [
    { label: '发起支付', value: 65.2 },
    { label: '授权支付', value: 54.8 },
    { label: '支付成功', value: 48.6 },
    { label: '商户打款', value: 38.3 },
    { label: '完成交易', value: 32.9 },
  ],
  scale: { exponent: 2 },        // 折纸漏斗轮廓；默认 1 = 线性
  state: { defaultActive: 2 },   // 闲置时高亮第 3 列
  title: { text: '支付' },
});

chart.on('column:click', ({ index, datum }) => console.log(index, datum));
chart.update({ data: nextData }); // 全量重绘
chart.resize(960, 430);           // 变更 viewBox 设计空间
chart.destroy();                  // 清理 DOM 与事件

在线体验

下面是一张实时挂载的真实 FoldBarChart（非图片）：可悬停/点击切换高亮列，用 随机数据/还原 体验 update，用 深色主题 切换内置 theme 预设，用 导出 PNG 触发 download。

悬停或用 ← / → 键切换高亮列

示例

以下每个案例都是实时挂载的真实 FoldBarChart（非截图），复用同一个 <ChartPreview :config="..." /> 预览单元，只换 config 即可渲染不同图表。

折纸轮廓与线性映射（`scale.exponent`）

同一组数据，exponent 决定柱高映射的幂次：2 还原折纸漏斗的加速收窄轮廓，1 是普通线性高度。

{ scale: { exponent: 2 } } // 折纸漏斗轮廓（默认 1 = 线性）

大落差折痕自适应

折面水平跨度固定，相邻两列高差过大时直线折痕会被拉成近垂直的窄条。折痕按斜率 Δy / fold.run 自动弯成 S 形（斜率 ≤ 1 保持直线、≥ 4 完全成型），折面渐变区间同步收拢到折痕带。下面两张都是最坏情况：第一张正向断崖，第二张反向起坡。

{ data: SHARP_DROP, scale: { exponent: 1 } } // 用线性高度，把高差诚实暴露出来

普通柱状图（关闭装饰）

把 style 里的条纹 / pill / wash / 渐隐遮罩逐项 enabled: false，就得到一张干净的普通柱状图——同一套 API，既能做折纸风也能做常规风。

{
  scale: { exponent: 1 },
  style: {
    stripePattern: { enabled: false },
    pill: { enabled: false },
    washEnabled: false,
    fadeMask: { enabled: false }
  }
}

自定义配色换肤（`style`）

柱体渐变（barGradient.active / normal）、折面渐变（foldGradient）、pill 与阴影全部可换，示例用青绿主题渲染一周活跃数据。

style: {
  barGradient: { active: TEAL_ACTIVE, normal: TEAL_NORMAL },
  foldGradient: TEAL_FOLD,
  pill: { gradient: TEAL_PILL_GRADIENT, shadow: { color: '#2E8F7F', opacity: 0.75 } }
}

完整坐标轴（`xAxis`）

showLine / showTick 打开柱底基线与列刻度，bottomLabels 在渐隐带下方渲染语义行（阶段序号 + 环节转化率），title 补一行轴标题。

{
  height: 430, // 给底部坐标轴带预留空间
  xAxis: {
    showLine: true,
    showTick: true,
    bottomLabels: (d, i, data) => [`第 ${i + 1} 阶段`, `${pct}%`],
    title: { text: '支付阶段 →' }
  }
}

自定义 tooltip（`tooltip.formatter`）

formatter 返回 TooltipPart[]，tone 用 'b'（加粗墨色）/ 's'（分隔符）/ 'n'（常规）排版——悬停高亮列即显示数值与相对上一列的环节转化率。

tooltip: {
  formatter: (d, i, data) => {
    const prev = i > 0 ? data[i - 1].value : null
    const conv = prev ? Math.round((d.value / prev) * 100) : 100
    return [
      { text: `${d.value.toFixed(1)}k`, tone: 'b' },
      { text: ' 笔交易  |  环节转化 ', tone: 'n' },
      { text: `${conv}%`, tone: 'b' }
    ]
  }
}

暗色主题（`theme`）

theme: 'dark' 一键切到内置暗色预设（SVG 本身透明，这里给容器铺了深色底）。

{ theme: 'dark' } // 内置 light / dark 预设；也可传主题包名或内联 token

API

`FoldBarChartConfig`

字段	类型	默认	说明
`data`	`FoldBarDatum[]`	必填	`{ label, value, ...extra }`
`xField` / `yField`	`string`	`label` / `value`	数据字段映射
`width` / `height`	`number`	`860` / `386`	viewBox 设计空间
`valueFormat`	`(v) => string`	`v => v.toFixed(1)+'k'`	柱头数值格式
`ariaLabel`	`string`	`'fold bar chart'`	SVG 根节点的 `aria-label`
`padding`	`Partial<{top,right,bottom,left}>`	`64/29/26/73`	绘图区留白；启用 `xAxis.bottomLabels` 时底部自动扩高
`stair`	`{ bottomOffset?, topOffset? }`	`30` / `74`	柱顶阶梯锚点（value=0 与 max 的柱顶位置）
`scale.exponent`	`number`	`1`	高度映射幂次；`2` 还原折纸漏斗轮廓
`fold.run`	`number`	`20`	折面水平跨度
`fold.creaseColor/Width`	—	白 / `1.2`	折痕高光
`axis.ticks`	`number[]`	自动（nice）	y 轴刻度值；位置按 `barTopOf` 真实映射
`axis.tickFormat`	`(v) => string`	`v => v+'k'`	刻度文案
`xAxis.labelFormat`	`(d, i, data) => string`	xField 值	顶部类目行文案
`xAxis.bottomLabels`	`(d, i, data) => string \| string[]`	无	底部语义行（如阶段序号 + 环节转化率），渲染在渐隐遮罩之外
`xAxis.title`	`{ text?, x?, y? }`	无	X 轴标题，位于底部语义行之后的下一行，默认水平居中；`x`/`y` 可覆盖
`xAxis.showLine/showTick`	`boolean`	`false`	柱底基线 / 列中心刻度线（均在渐隐带下方）
`xAxis.showGrid`	`boolean`	`true`	竖直分列线
`tooltip.enabled`	`boolean`	`true`
`tooltip.formatter`	`(datum, i, data) => TooltipPart[]`	类目 + 数值	自定义 tooltip 内容
`tooltip.fixedWidth`	`number`	—	跳过文字测量（SSR/测试逃生口）
`state.defaultActive`	`number`	最后一列	闲置高亮列
`title`	`{ text?, x?, y? }`	无标题	左上标题
`style`	`FoldBarStyleConfig`	原稿配色	条纹/渐变/pill/阴影/渐隐等全部可换肤；`stripePattern.enabled`、`pill.enabled`、`washEnabled`、`fadeMask.enabled` 可逐项关闭装饰，得到干净的普通柱状图观感
`theme`	`'light' \| 'dark' \| ThemePack \| DeepPartialTokens`	原稿外观（等价 `'light'`）	预设名 / 内联主题包 / 旧版字体 token 局部，三种形态均可

SVG 本身透明、不画背景，底色由宿主页面控制（白底卡片或深色背景均可）。

折面水平跨度固定，因此相邻两列高差过大时折痕会很陡。此时折痕从直线渐变为 S 形曲线（水平切线进出两柱柱顶），折面高光带同步收拢到折痕附近；斜率 ≤ 1:1 时保持直线，与平缓漏斗观感一致。

主题预设

import { registerTheme, FoldBarChart } from 'sk-chart-duo';

registerTheme('brand', {
  style: { barGradient: { normal: myStops } }, // 视觉皮肤
  tokens: { title: { fill: '#0A0A0A' } },      // 字体/颜色/过渡 token
  formats: { valueFormat: (v) => `${v}k` },    // 默认数值/刻度格式化
});

new FoldBarChart(el, { data, theme: 'dark' });            // 内置预设
new FoldBarChart(el, { data, theme: 'brand' });           // 自定义预设
new FoldBarChart(el, { data, theme: { tokens: { ... } } }); // 内联主题包

内置 light（原稿折纸皮肤）与 dark 两个预设
解析顺序：内置默认 → 主题包 → config 显式字段（style、对象形态 theme、valueFormat、axis.tickFormat），后者优先
旧写法 theme: { number: { fontSize: 22 } }（直接传 token 局部）完全兼容
未知预设名回退默认并 console.warn

事件

事件名	回调参数	触发时机
`column:enter`	`{ index, datum }`	鼠标 / 触摸进入某列
`column:leave`	`{ index, datum }`	移出某列
`column:click`	`{ index, datum }`	点击列，或 SVG 聚焦后 `Enter` / `Space` 触发

方法

方法	说明
`update(partial)`	合并部分 config 并全量重绘
`resize(width, height)`	变更 viewBox 设计空间并重绘
`on(event, handler)` / `off(event, handler)`	绑定 / 解绑事件
`setActive(index)`	编程式高亮指定列
`activeIndex`	当前高亮列下标（只读 getter）
`toSVGString()`	独立 SVG 文本（内嵌样式与 defs，含 xmlns / 宽高），可直接存 `.svg` 或内联
`getDataURL(options?)`	当前图表 data URL，默认 PNG 2x；`options`：`type: 'png' \| 'svg'` / `scale` / `background`（缺省透明）
`download(options?)`	触发浏览器下载，默认 `sk-chart.png`；`options` 同上另加 `filename`
`destroy()`	清理 DOM 与事件

交互与无障碍

悬停/触摸切换高亮列；SVG 聚焦后 ← / → / Home / End 导航，Enter / Space 触发 column:click；移出回落到 defaultActive。列具备 role="listitem" 与同步的 aria-selected；prefers-reduced-motion: reduce 下自动关闭过渡动画。
